КСО 393

Камера КСО 393 серии – многофункциональное высоковольтное устройство, входящее в состав распределительных установок, комплектных подстанций, объектов народного хозяйствования. Работает от трехфазной сети переменного напряжения номинальными показателями 6 (10) кВ и промышленной частотой тока 50 Гц в системах с изолированной или заземленной нейтралью посредством дугогасящего реактора.

Оснащение КСО 393

Принцип действия конкретного агрегата продиктован совокупностью электрических схем соединения основных и вспомогательных цепей, а также комплектацией устройства, в стандартную вариацию которой могут входить:

• выключатели нагрузки с пружинным приводом ВНПР;
• вакуумные выключатели с электромагнитным приводом ВВ/TEL;
• разъединители РРЗ;
• трансформаторы собственных нужд серии ОМ, ТМГ;
• комплект защит от перегрузки ТО, МТЗ;
• учетно-измерительная аппаратура (счетчики, вольтметры, амперметры).

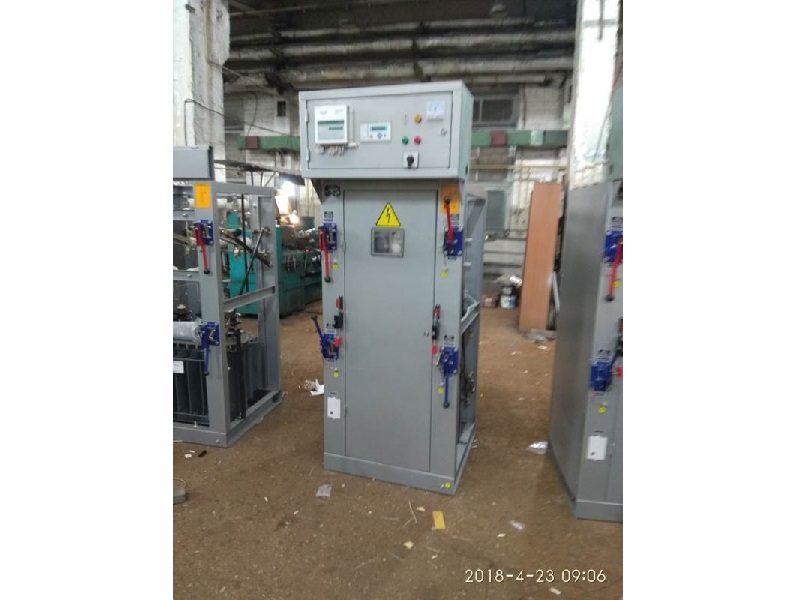

Ячейки КСО 393 имеют вертикальное рабочее положение и предполагают одностороннее обслуживание. На фасадной панели и внутренней стороне дверцы располагаются выводы и рукоятки аппаратов управления и коммутации, учетно-измерительная аппаратура.

Особенности

В отличие от представителей 200-ой серии КСО 393 характеризуются:

• компактными размерами двух стандартных вариаций;
• возможностью сборки схем АВР;
• доступностью присоединения до трех кабелей при небольших габаритах;
• комплектацией автогазовым выключателем нагрузки;
• решением более сложных задач по защите потребителя электроэнергии.

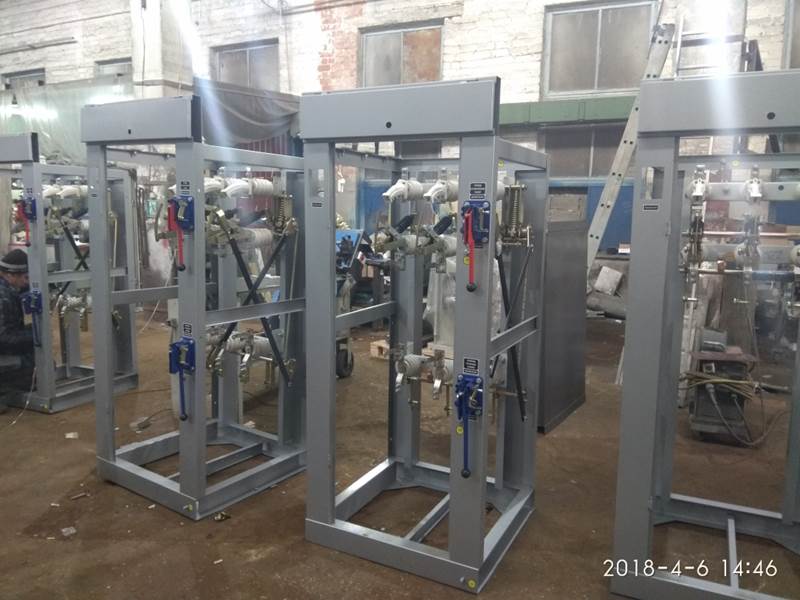

Инженерная конструкция корпуса камеры предусматривает возможность крепления изделий в один и два ряда вплотную к стене или совмещая задними стенками. При этом торцевые панели крайних агрегатов и фасадные панели оболочек выполняются со степенью защиты IP20 по ГОСТ 14254, а остальные части камер – со степенью защиты IP00.

Изготовление и заказ

Сборные камеры изготавливаются и монтируются по стандартам ГОСТ, ТУ и ПУЭ, проходят ряд испытаний на соответствие условиям безопасности и техническим нормам. В компании ЭлектроСтандарт доступны варианты типовых проектов и изделий по нестандартным запросам и персональным электрическим схемам.

У нас можно не только купить КСО 393, но и заказать дополнительные услуги:

• прокладку или замену кабеля;
• гарантийное и постгарантийное обслуживание;
• пусконаладочные и шефмонтажные мероприятия.
