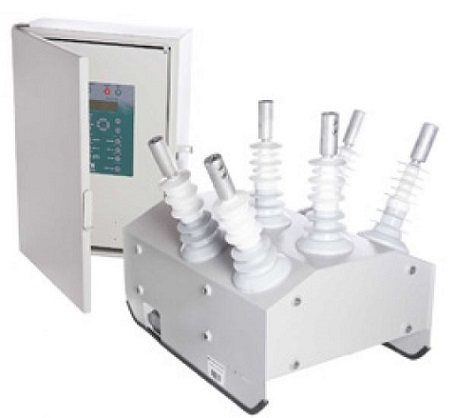

Реклоузеры

В технических условиях на подключение потребителей к высоковольтным воздушным линиям электропередач прописана обязательная установка реклоузера 10 кВ на отпайках сетей.

Коммутирующее электротехническое устройство, эксплуатируемое в трехфазных распределительных сетях переменного тока номинальным напряжением 6 (10) кВ и промышленной частотой тока 50-60 Гц:

• помогает обезопасить потребителя в случае наступления аварийного режима;
• восстановит подачу электроэнергии автоматически;
• поможет осуществить мониторинг и учет параметров электрической сети в настоящее время на конкретном участке.

Компания ЭлектроСтандарт специализируется на предоставлении полного спектра услуг проектирования, разработки, изготовления и реализации силового электрооборудования любой сложности. Мы предлагаем своим клиентам услугу установки агрегатов под ключ, которая включает в себя доставку в любую точку РФ, в том числе Санкт-Петербург, а также монтаж, запуск, введение в эксплуатацию и гарантийное обслуживание оборудования.

Принцип работы реклоузера

С помощью измерительного трансформатора высоковольтного модуля и соединительного кабеля информация о состоянии электросети от ПСС беспрерывно передается в блок управления.

При возникновении аварийной ситуации (превышения значений тока и напряжения предельных показателей микропроцессорной защиты устройства) блок управления активизируется, передавая сигнал к приводу вакуумного выключателя, который базируется в высоковольтном модуле. Происходит аварийное отключение участка цепи воздушной ЛЭП, на котором распространяется действие интеллектуального устройства.

При наличии автоматической системы повторного подключения или автономного включения резервного питания блок управления передает импульс на запуск системы. Временной промежуток от выключения до попытки повторного подключения закладывается производителем по требованию заказчика.

За счет оперативности активации вакуумного выключателя в сетевых предохранителях не успевают разрушаться плавкие вставки, что позволяет исключить потребность в выезде оперативных бригад для их замены.

В принцип работы реклоузера заложена практика секционирования (разделения на участки) сети, что позволяет отключить только поврежденный участок, не прерывая подачу электричества на соседних секциях.

Условия эксплуатации ПСС

Пункт секционирования предназначен для наружной установки. Крепится он непосредственно на опору линии электропередач. Для монтажа оборудования не требуется установка и закладка дополнительных конструкций, площадок, фундаментов и ограждений.

Корректная бесперебойная работа реклоузера возможна при соблюдении технических условий окружающей среды, соответствующих умеренному климату (ГОСТ 15150):

• температура воздуха окружающей среды – в диапазоне от -45°С до +55°С;
• максимальная высота установки – 1000 метров над уровнем моря;
• скорость воздушных потоков – до 36 м/с;
• максимальная влажность воздуха – 100%;
• группа механического исполнения по ГОСТ 17516.1-90 – М4.

Не допускается эксплуатация реклоузера в условиях повышенной концентрации химически активных паров и летучих соединений, разрушительным образом сказывающихся на защитном и изоляционном покрытии изделия. Запрещается работа в условиях присутствия взрывоопасных веществ, токопроводящей пыли в воздухе и в регионах с сейсмической активностью.

Где приобрести

Купить реклоузер лучше у проверенных производителей, профессионально занимающихся изготовлением и реализацией электротехнических установок. Компания ЭлектроСтандарт имеет большой опыт в изготовлении реклоузеров и прочих высоковольтных и низковольтных агрегатов любой сложности.
