КТПНУ 400

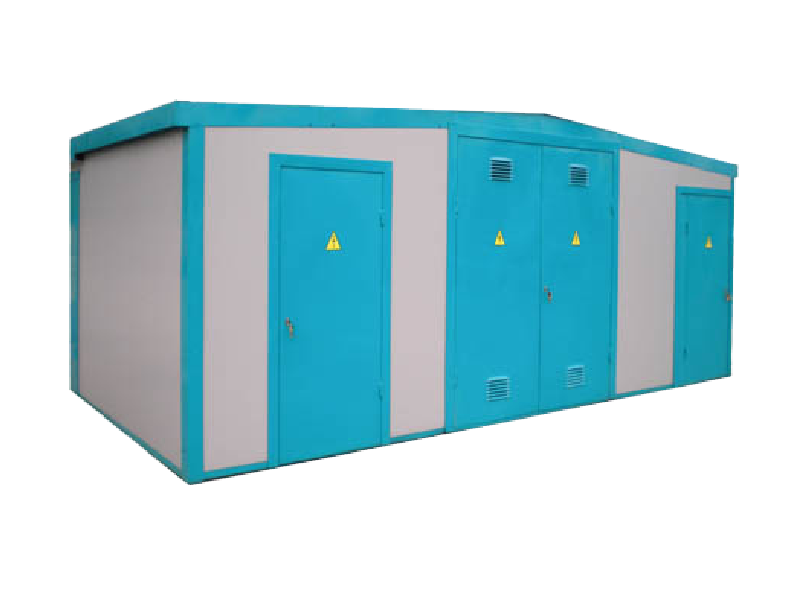

Ячейка КТПН 400 – это отдельная конструкция, состоящая из трех самостоятельных блоков, размещенных по отдельности. Комплектная подстанция используется для приема тока частотой 50 Гц и напряжением 6 или 10 кВ и преобразования его в электричество 0,4 кВ, предназначенное для снабжения пользователей.

Подстанция с коридором обслуживания в оболочке из металла используется для энергоснабжения:

• ЖК;
• заведений общественного назначения;
• населенных пунктов;
• предприятий с сельскохозяйственным назначением;
• строительных площадок;
• объектов промышленного назначения.

Конструкция подстанций включает в себя следующие блоки:

• устройство высокого напряжения;
• устройство низкого напряжения;
• отсек силовых трансформаторов.

Блоки могут быть оборудованы сборными камерами, а в панелях дополнительно вмонтированы распределительные щитки. Типы камер и панелей разрабатываются по требованиям заказчика.

Произведение монтажа

Цены на ячейки КТПН можно уточнить по телефону у наших специалистов в Санкт-Петербурге. При транспортировке нет необходимости использовать специальную технику, получать разрешение на перевозку негабаритных грузов и искать сопровождение. Подходит для этих целей любое транспортное средство высотой 4 метра и шириной 2,5 метра. Доставка может выполняться на бортовых машинах типа КамАЗ или в открытых платформах или полувагонах на железнодорожном транспорте.

Монтаж трансформаторов осуществляется на подготовленный фундамент из кирпича или бетона, при этом максимально важно учитывать габаритные размеры конструкции. Между собой блоки соединяются болтами, их установка обеспечивает полную готовность. Для подключения силовых трансформаторов со стороны высокого и низкого напряжения следует воспользоваться специальными кабельными перемычками. На блоках и трансформаторе присутствует специальные места для соединения внутренних и внешних контуров заземления.

Правила эксплуатации

Перед тем как купить КТПН 400, необходимо ознакомиться с условиями эксплуатации для работы подстанции. Трансформатор категорически запрещается устанавливать на высоте более 1 километра над уровнем моря. Температура окружающей среды должна находиться в пределах от -35 до +35 °C, а влажность не должна превышать 80 %. Допускается снижение температуры до -45 °C. В окружающей среде должна отсутствовать токопроводящая пыль и химически активные газы, способные разрушить металл обшивки и изоляцию проводов.

Конструкцию подстанций запрещается устанавливать в местах повышенной сейсмической активности, вибраций, а также в местах возможных взрывов.
