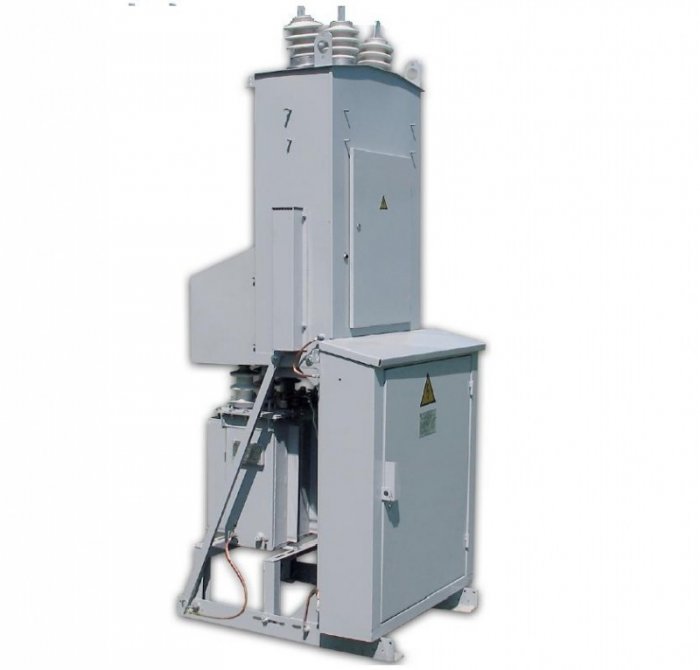

Мачтовые трансформаторные подстанции (КТПМ)

Мачтовая трансформаторная подстанция – комплектная электроустановка для снятия, трансформации и распределения электричества. Устройства этого типа активно применяются для энергоснабжения отдельно расположенных объектов коммунального, производственного и сельскохозяйственного комплекса.

Принцип работы столбовых КТП заключается в приеме переменного трехфазного тока из высоковольтной линии электропередач номинальным напряжением 6 (10) кВ, преобразования полученной энергии в значения потребительских норм 0,4 кВ и последующей передачи к потребителям.

Особенности монтажа мачтовых подстанций

Для установки мачтовых КТП подходят деревянные и железобетонные опоры. Для реализации монтажа доступны три конфигурации конструкции:

• А-видная – конструкция выступает концевым основанием высоковольтной линии;
• П-видная;
• АП-видная.

Выбор вида конструкции зависит от мощности трансформаторной установки. Для маломощных устройств доступны облегченные А-образные структуры, на которые монтируются все узлы подстанции (силовой преобразователь до 10 кВА, щитовые устройства для приема и распределения электроэнергии, предохранители, коммутационная аппаратура). Подстанции подобной конструкции не предполагают установки площадки для обслуживания и лестницы. Все манипуляции с ней осуществляются посредством использования телескопической вышки или подъемника.

Для производительных сооружений мощностью до 100 кВА подбираются П-образные варианты конструкции, укомплектованные приводными разъединителями, высоковольтными разрядниками и предохранителями. Конструкция предусматривает установку обслуживающей платформы, на которой закрепляется силовой преобразователь.

Разъединитель устанавливается на концевой высоковольтной опоре, что помогает организовать безопасные условия труда на подстанции при его отключении. Для подъема на платформу имеется складная лестница, которая блокируется приводом разъединителя для предотвращения несанкционированного проникновения.

АП-образные конструкции нашли свое применение в установке производительных подстанций мощностью до 250 кВА включительно.

В зависимости от своего расположения в электросети КТП мачтового типа могут быть тупиковыми и концевыми.

Безопасность

Одним из преимуществ КТПМ является повышенный уровень безопасности обслуживания установки, достигнутый отчасти благодаря монтажу на высоте от 3,5 до 7 м над уровнем земли.

Трансформаторная подстанция также оснащена механическими блокировками:

• блокировка привода главных ножей разъединителя на стороне высокого напряжения и рубильника ввода на стороне низкого напряжения, которая способствует препятствованию отключения разъединителя при включенной нагрузке со стороны низкого напряжения;
• блокировка привода главных ножей разъединителя с приводом заземляющих ножей, запрещающая отключение главных ножей при отключенных ножах заземления и наоборот.

Все металлоконструкции, на которые может подаваться напряжение при нарушении целостности изоляции, и станина трансформатора подвергаются заземлению.

Преимущества сотрудничества с компанией «ЭлектроСтрандарт»

Наша компания имеет 7-летний опыт работы в производстве высоковольтного и низковольтного оборудования.

Мы специализируемся на производстве:

• БКТП;
• КТП различного типа и мощности;
• КСО;
• ЩО;
• реклоузеров;
• ячеек КСО;
• КТПНУ.

Для клиентов компании доступен целый ряд дополнительных услуг, включающий в себя доставку изделий по Санкт-Петербургу или в любую точку РФ, оперативный и качественный монтаж столбовых КТП и прочего оборудования, осуществление пусконаладочных работ, прокладка и замена кабеля.
